YPF-100A膜片压力表
材质 : 普通
品牌 : 白云牌
市场价 : 0.0
库存量 :
100
产品详情

YPF-100A膜片压力表  上海自动化仪表四厂

产品介绍:

膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
耐腐蚀性能取决于膜片材料。


结构原理:

   仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构,具有较好的密封性,故能保护其内部机构免受污秽侵入。

   仪表的作用原理是基于弹几天元件(测量系统上的膜片)变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形---位移,借助连杆组经传动机构的传动并放大,由固定于齿轮上的指针逐将被测值在度盘上指示出来

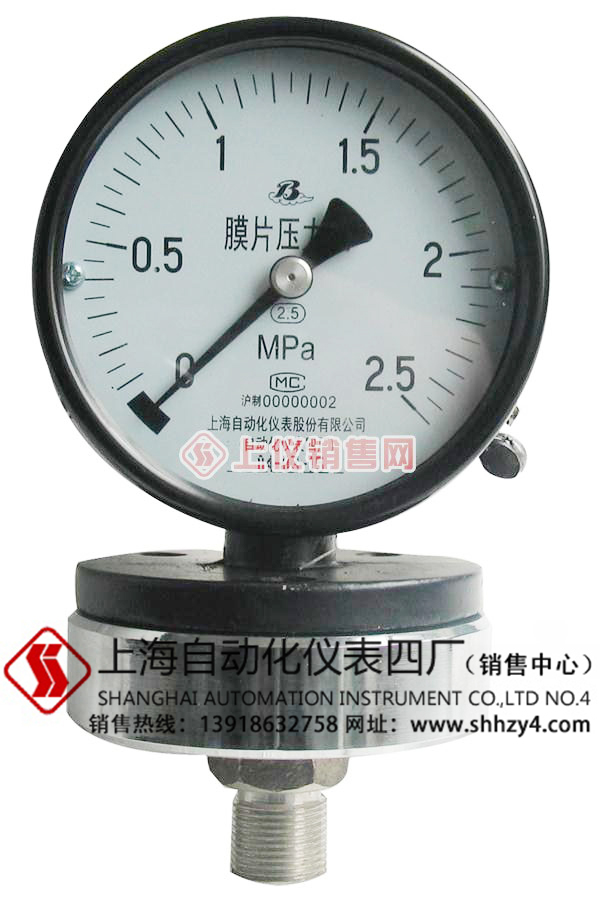

膜片压力表产品图片:



主要技术指标:

精确度等级:2.5级使用环境温度:-40~+70℃

相对温度不大于90%。
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.04%/℃。
工作位置:垂直安装。
外壳防护等级:符合IP64。
仪表技术性能符合行业标准JB/T5491-91《膜片压力表》的规定。

型号表示YPF-□-□

表壳外径

类型

100-Ф100mm

150-Ф150mm

A-膜片压力表

M20×1.5外螺纹接口

B-不锈钢膜片压力表

M20×1.5外螺纹接口

B-F-法兰不锈钢膜片压力表

25-10GB法兰接口


型号规格:

型号

标度范围

承压部尺寸D1

表壳外径

重量KG

YPF-100A

0-0.06、0-0.1、0-0.16、0-0.4、0-0.6、0-1、0-1.6、0-2.5、-0.1-0、-0.1-0.06、-0.1-0.15、-0.1-0.3、-0.1-0.5、-0.1-0.9、-0.1-1.5、-0.1-2.4MPA

¢85

¢100

1.6

YPF-100B

YPF-100B-F

¢115

YPF-150A

¢85

¢150

1.8

YPF-150B

YPF-150B-F

¢115

YPF-100B

YPF-100B-F

0-1.6、0-2.5、0-4、0-6、0-10、0-16、0-25、0-40

-1.6-0、-2.5-0、-4-0、-6-0、-10-0、-16-0、-25-0、-40-0、-0.8-0.8、-1.2-1.2、-2-2、-3-3、-5-5、-8-8、-12-12、-20-20KPA

¢160

¢100

2.9

YPF-150B

YPF-150B-F

¢160

¢150

3.2


外形尺寸:
